Meertraps pijpleiding separator met coalescentiefilter
CleanFlow introduceert een nieuw coalescerend pijpleiding filter afscheider voor verwijdering van vaste stoffen en vloeistoffen uit aardgas.
De unieke CPF serie filterseparator combineert 3 separatietechnieken in 1 compacte behuizing. Geïntegreerde vloeistof “slugs” afscheider (slug catcher), gravitatie bezinking en coalescentie filtratie.
De geïntegreerde slugcatcher heeft als groot voordeel dat er nog maar 1 apparaat is ten opzichte van de gebruikelijke industrie standaard met 2 gescheiden apparaten van slugcatcher en filter separator. Verder heeft dit horizontale pijpleiding filter verticale elementen met extra vergroot filteroppervlak. Hierdoor is de standtijd van deze elementen meer dan vertienvoudigd. Ook kan compleet onderhoud eenvoudig en in zeer korte tijd gedaan worden met enkel een Baco verstelbare sleutel.
Lees meer

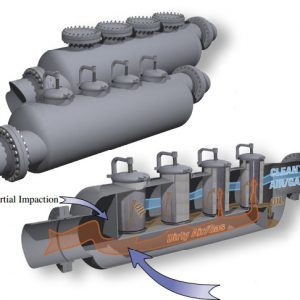

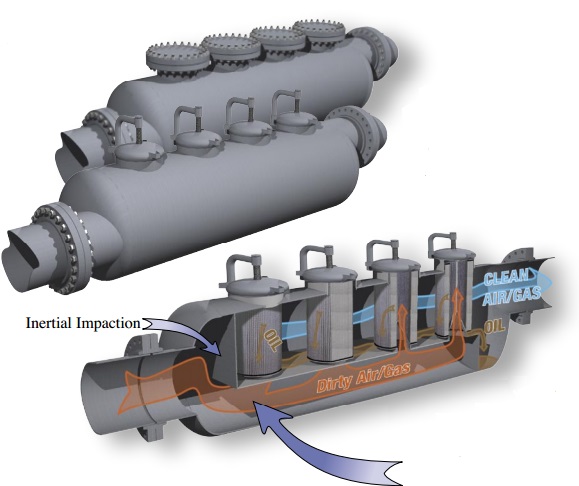

CPF serie filters verwijderen vaste deeltjes en vloeistoffen uit aardgas en andere type gassen ter bescherming en vermindering van onderhoud aan motoren, turbines, compressoren, kleppen, meters en andere componenten. Superieure filtratie wordt bereikt door in eerste instantie massatraagheids- ofwel inertiescheiding, vervolgens door zwaartekracht bezinking en als derde door een verticaal coalescerend meertraps filterelement met een efficiëntie van wel 0,03 µm of grover wanneer dit vereist is.
Filter separator eigenschappen:

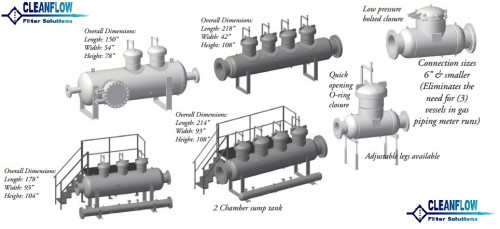

- Aansluiting: 6″ – 24″
- Flow rates (max): 13.600 – 900.000 Nm³/u
- Ontwerpdruk: 12 -200 bar
Voordelen:
- Horizontaal ontwerp met verticale filterelementen, compacte bouw
- Praktijk bewezen beste coalescentie en filtratie resultaten
- Geïntegreerde slug catcher
- Snel te openen en te sluiten (snelsluiting)
- Snel en simpel onderhoud met korte down time
Filter element eigenschappen:
- Ontworpen als standaard voor 1 bar (15 psi) drukverschil
- Deeltjes verwijderingsefficiëntie is 99.25% van 0.1 µm, 99.99% > 0.7 µm
- Olie aerosol verwijderingsefficiëntie is 90%van 0.1 µm, 98% van 0.3 µm, 99% van 0.7 µm
Filter element ontwerp:
- Polyurethaan gegoten uiteinden
- Element ontwerp bestaande uit meerlaags geplisseerd composiet filtermedia
- Geen gereedschap nodig voor installatie of verwijdering
- Ontwerp met dubbele O-ring afdichting
- Het filtermedia is in een onafhankelijk laboratorium getest op efficiëntie
Wat is coaliscentie?Coalesceren is het scheiden van vloeibare aerosolen en druppels van een gas. Dit gebeurd door middel van een coalescerende filterkaars welke is geïnstalleerd in een behuizing. Hierbij stroomt het nat gas van binnen naar buiten door de filterkaars. De binnenste filterlaag is een hoog efficiënt coalescerend media en de buitenste laag is een grove drainage laag.De fijne vezels van de binnenste laag vangen de fijne vloeibare aerosolen en druppeltjes op. Deze stromen vervolgens langs de vezels om in de diepte van de filterkaars grotere druppels te vormen. De grotere druppels worden daarna uit de filterkaars gedrukt. Aan de buitenzijde stromen de druppels door de zwaartekracht in het opvangcompartiment en worden daar afgetapt. Coalescerende filterkaarsen zullen met dezelfde efficiëntie deeltjes verwijden als filterkaarsen met dezelfde gradatie.
